Thước quang máy tiện

Trong gia công cơ khí, máy tiện là thiết bị cốt lõi, và thước quang máy tiện – hệ thống đo lường kỹ thuật số (DRO) kết hợp thước quang tuyến tính – là giải pháp nâng cao độ chính xác đến từng micromet (µm). Thước quang học, thước đo quang, và hệ thống thước quang đảm bảo đo lường máy tiện hiệu quả, giảm lỗi, tăng năng suất. Bài viết cung cấp thông tin về thước quang máy tiện, từ cấu tạo, nguyên lý hoạt động, đến cách chọn và sử dụng, giúp tối ưu xưởng cơ khí.

Thước Quang Là Gì?

Thước quang là thiết bị đo lường tuyến tính, dùng nguyên lý quang học để xác định vị trí trục máy công cụ. Thước quang học, thước đo quang, và cảm biến thước quang trong hệ thống thước quang hỗ trợ đo lường máy tiện chính xác đến 0.001mm (1µm).

• Lợi ích: Thước quang kỹ thuật số tăng độ chính xác thước quang, giảm sai số so với thước cơ khí, tích hợp công nghệ đo lường hiện đại.

Đặc điểm kỹ thuật:

• Độ chính xác: ±3/±5/±10um/m.
• Nguyên lý: Tấm kính khắc vạch (20um), hệ thống đo lường quang học hồng ngoại (880nm).
• Độ phân giải: 0.1µm đến 10µm.
• Tín hiệu: TTL hoặc EIA422A.
• Tốc độ: 60-120M/phút.
• Chống nước: IP53/IP54.
• Hành trình: 50mm-3000mm.

So sánh thước quang và thước cơ khí cho máy tiện, thước quang vượt trội về độ chính xác và chống rung.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Thước Quang Máy Tiện

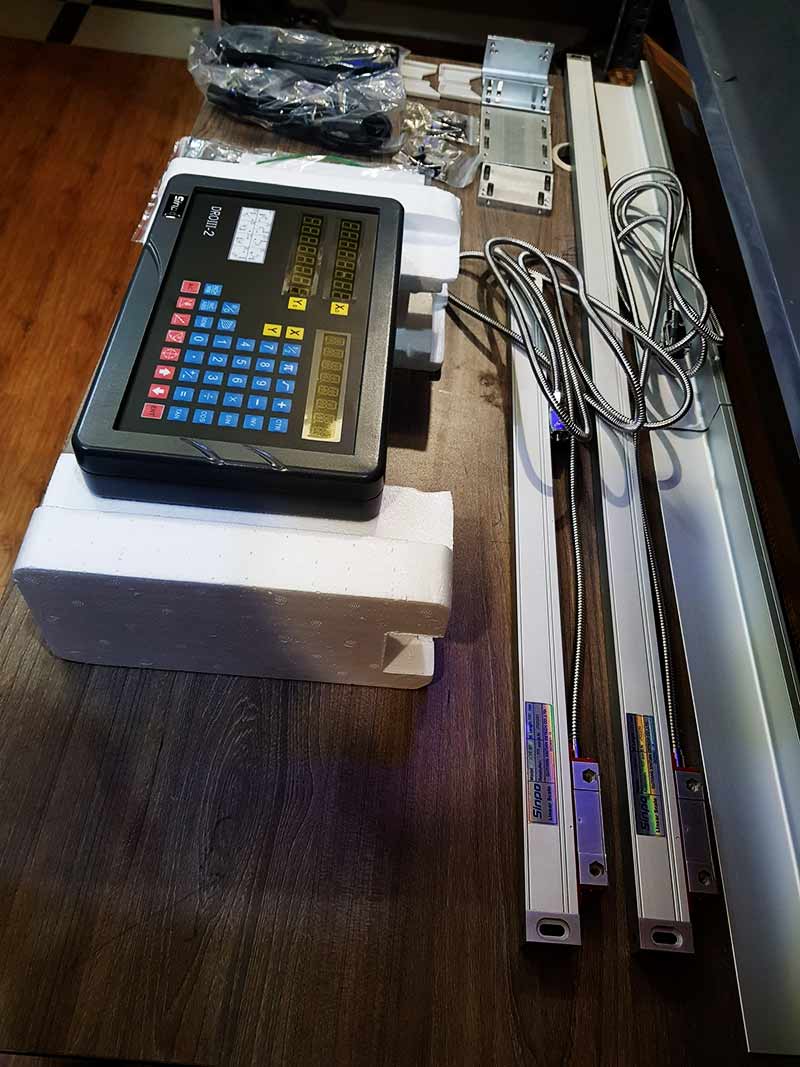

Thước quang máy tiện gồm thanh thước, đầu đọc (cảm biến quang), dây cáp, và màn hình hiển thị. Nguyên lý hoạt động thước quang: Đầu đọc quét vạch khắc, chuyển tín hiệu quang thành dữ liệu số. Hệ thống đo lường quang học đảm bảo độ chính xác cao.

• Cấu tạo:
  • Thanh thước: Kính hoặc kim loại, vạch cách 1-5µm.
  • Đầu đọc: Đèn LED, cảm biến thước quang.
  • Màn hình: Hiển thị số, hỗ trợ hiệu chuẩn thước quang.
• Nguyên lý: Giao thoa ánh sáng, tích hợp hệ thống điều khiển máy tiện cho đo lường thời gian thực.

Bộ Đọc Số (DRO) Là Gì?

Bộ đọc số (DRO) là màn hình hiển thị nhận tín hiệu từ thước quang, giúp theo dõi vị trí trục máy.
Thông số DRO:

• Nguồn: AC 90260V / 50Hz60Hz.
• Số trục: 1-5 trục.
• Màn hình: 8 chữ số hoặc LCD.
• Độ phân giải: 0.1µm-50µm.
• Tín hiệu: TTL, EIA-422.

Ứng Dụng Của Thước Quang Trong Máy Tiện

Thước quang máy tiện hỗ trợ gia công cơ khí chính xác trong sản xuất linh kiện ô tô, máy móc. Ứng dụng thước quang trong cơ khí:

• Đo vị trí dao cắt trên trục X, Z.
• Tích hợp hệ thống điều khiển máy tiện để tự động hóa.
• Kết hợp máy phay, mài, cắt dây.
• Tăng năng suất cho máy tiện cơ khí với thiết bị đo máy tiện.

Cách Lắp Đặt Thước Quang Cho Máy Tiện

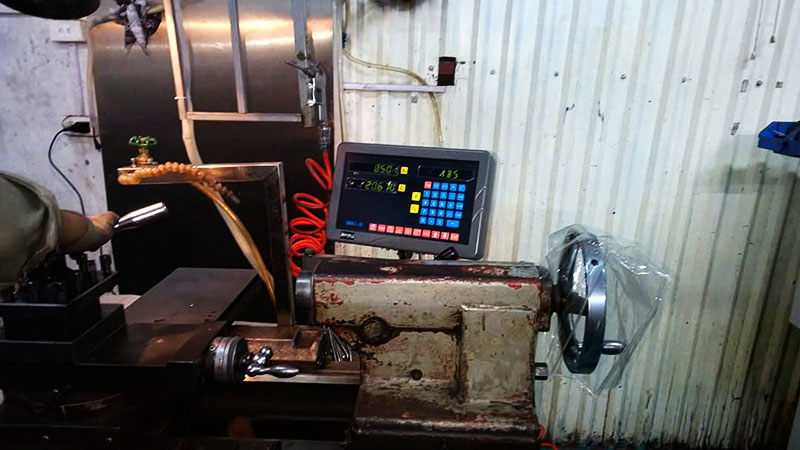

Cách lắp thước quang cho máy tiện: Gắn thước trên trục X, Z, cố định thanh thước song song, kết nối đầu đọc và màn hình.

• Hướng dẫn:
  1. Chuẩn bị: Thước quang (Sinpo JCXE, …), vít, cáp.
  2. Gắn thanh thước: Thẳng hàng, tránh rung, phù hợp lắp đặt thước quang cho máy tiện mini.
  3. Kết nối đầu đọc: Khoảng cách 0.5-1mm, dùng cảm biến thước quang.
  4. Hiệu chuẩn thước quang: Kiểm tra độ chính xác bằng phần mềm.
  5. Chạy thử: Xác nhận dữ liệu.

“Cách lắp thước quang máy tiện mini tại nhà?” – 30-60 phút với công cụ cơ bản.

Xem thêm: Hướng dẫn chi tiết lắp thước quang

Cài Đặt và Bảo Trì Hệ Thống Thước Quang Máy Tiện

• Cài đặt: Lắp đặt theo hướng dẫn, tránh ánh nắng, nhiệt độ cao, dầu, nước, rung động.
• Bảo trì: Vệ sinh bằng vải mềm, lau màn hình bằng cồn, nối đất đúng cách. Liên hệ kỹ thuật viên nếu cần sửa chữa thước quang máy tiện.

Các Loại Thước Quang Máy Tiện Phổ Biến Và Thương Hiệu

Thước quang tuyến tính có độ phân giải 1-5µm, hành trình 50-3000mm. Thương hiệu và dòng nổi bật:

• Sinpo:
  • JCXE5: Độ chính xác 0.001mm, chống phoi, bụi, nước (IP53), phù hợp máy tiện vạn năng.
• ADO:
  • AS-M5: Hành trình 50-1200mm, giá rẻ, lý tưởng cho dự án ngắn hạn.
• Mitutoyo:
  • AT116: Độ phân giải 1µm, nhập khẩu Nhật Bản, độ bền cao.
• Jenix:
  • JSM-1L: Độ phân giải 5µm, giá phải chăng, phù hợp máy tiện cơ khí.
• Rational:
  • WTA: Hành trình dài đến 3000mm, độ chính xác 1-5µm, chống nhiễu tốt.

Bảng so sánh tham khảo:

Thước quang kỹ thuật số phù hợp máy tiện mini, thước quang máy tiện nhập khẩu cho xưởng lớn.

Các Dòng Thước Quang & DRO Phổ Biến Cho Máy Tiện

• Sinpo: Thước quang JCXE5, DROIII, hỗ trợ máy tiện, phay, mài.
• ADO: Thước quang AS-M5, DRO AD-2M, giá hợp lý.
• Mitutoyo, Jenix, Rational: Cung cấp các dòng cao cấp, tích hợp DRO đa chức năng.

Lựa Chọn Thước Quang Máy Tiện Phù Hợp

Để chọn thước quang cho máy tiện:

1. Hành trình đo: Phù hợp kích thước bàn máy.
2. Độ phân giải: 0.1-0.5µm cho độ chính xác cao.
3. Số lượng trục: X, Z hoặc X, Y, Z cho máy tiện vạn năng.
4. Chức năng DRO: Hỗ trợ chế độ R/D, chức năng Lathe.
5. Môi trường: Chống bụi, nước (IP53/IP54).
6. Tín hiệu: Tương thích TTL/EIA-422.

Giá Thước Quang Máy Tiện Và Nơi Mua Uy Tín

Thước quang máy tiện giá bao nhiêu? Giá 2.2-20 triệu VND tùy loại. Sinpo JCXE5: 3.2-7.8 triệu VND; ADO AS-M5: 2.2-3.2 triệu VND.

• Nơi mua: thuocquang.com, liên hệ 0966.979.808.

Lợi Ích Khi Sử Dụng Thước Quang Máy Tiện

Thước quang máy tiện tăng độ chính xác gia công 99%, giảm thời gian hiệu chỉnh, kéo dài tuổi thọ máy. Hệ thống đo lường giảm lỗi, nâng hiệu quả sản xuất. So sánh thước quang và thước cơ khí cho máy tiện, thước quang nhanh, chính xác, chống bụi tốt.

• Lợi ích chính:
  • Độ chính xác cao: Đo đến micromet, phù hợp dung sai chặt.
  • Tăng năng suất: Định vị nhanh, giảm thời gian chết.
  • Giảm phế phẩm: Tiết kiệm vật liệu, chi phí.
  • Dễ vận hành: Màn hình rõ, giảm mệt mỏi.
  • Chức năng hỗ trợ:
    • Chế độ R/D: Đo đường kính chi tiết tròn.
    • Chức năng Lathe: Đơn giản hóa tọa độ (Sinpo DROII-2L).
    • Bù sai số tuyến tính: Đảm bảo độ chính xác.
    • Bộ nhớ tắt nguồn: Lưu vị trí cuối.

Câu Hỏi Thường Gặp (FAQ)

• Thước quang máy tiện giá bao nhiêu? 2.2-20 triệu VND (Sinpo JCXE5: 3.2-7.8 triệu, ADO AS-M5: 2.2-3.2 triệu).
• Mua thước quang máy tiện ở đâu? thuocquang.com.
• Hướng dẫn sử dụng thước quang máy tiện? Kết nối, hiệu chuẩn theo hướng dẫn.
• Sửa chữa thước quang máy tiện? Liên hệ kỹ thuật viên chuyên nghiệp.
• Thước quang máy tiện chất lượng cao? Sinpo JCXE5, Mitutoyo, chống rung tốt.
• Thước quang tuyến tính cho máy tiện giá rẻ? ADO AS-M5, hành trình 50-1250mm.

Kết Luận

Thước quang máy tiện là giải pháp nâng cao hiệu quả gia công cơ khí, đảm bảo độ chính xác và năng suất. Với công nghệ thước quang hiện đại giúp bạn có thể tối ưu hóa xưởng cơ khí của mình hiệu quả. Liên hệ thuocquang.com (0966.979.808) để chọn sản phẩm phù hợp.
