Thước quang máy phay

Thước quang máy phay là một thiết bị đo lường chính xác không thể thiếu trong ngành cơ khí, giúp nâng cao độ chính xác và hiệu quả gia công. Bài viết này cung cấp cái nhìn toàn diện về thước quang máy phay, từ định nghĩa, cấu tạo, nguyên lý hoạt động, ứng dụng, đến cách lắp đặt, chọn mua và xu hướng tích hợp công nghệ AI, điều khiển bằng giọng nói. Chúng tôi chia sẻ kiến thức thực tế về thước quang cho máy phay, giúp bạn áp dụng ngay từ đo lường chính xác trong gia công đến bảo trì thước quang máy phay.

Thước Quang Máy Phay Là Gì?

Thước quang máy phay, hay còn gọi là thước đo quang học, linear scale, hoặc encoder tuyến tính, là thiết bị đo hành trình tuyến tính gắn trên các trục X, Y, Z của máy phay để xác định vị trí chính xác của bàn máy hoặc đầu dao. Sử dụng công nghệ thước quang, thiết bị này giúp kiểm soát lượng gia công mà không phụ thuộc vào cơ cấu cơ khí truyền thống. Thước quang tuyến tính thường áp dụng cho máy phay đứng, máy phay vạn năng, máy phay giường, và máy phay ngang, với độ phân giải từ 0.05µm đến 5µm.

Thước quang đo lường hỗ trợ tích hợp với hệ thống định vị tuyến tính để nâng cao độ chính xác máy phay. Từ kinh nghiệm thực tế, nhiều xưởng cơ khí Việt Nam dùng thước quang chính xác để tránh sai lệch chỉ 0.01mm, đảm bảo sản phẩm đạt chuẩn xuất khẩu. Nếu bạn tìm “thước quang máy phay chính xác cao” hoặc “thước quang công nghiệp”, các sản phẩm từ thương hiệu Sinpo (như JCXE5) và ADO (như AS-M5, AS-L5), có sẵn tại các nhà cung cấp uy tín như thuocquang.com, là giải pháp lý tưởng. Thiết bị không chỉ giới hạn ở máy phay công nghiệp mà còn mở rộng sang thước quang máy tiện, máy mài, và máy cắt dây.

Cấu Tạo Của Thước Quang Máy Phay

Cấu tạo của thước quang máy phay bao gồm các bộ phận chính, đảm bảo độ bền và hiệu suất trong môi trường gia công khắc nghiệt, dựa trên công nghệ đo lường hiện đại:

• Thân thước (Scale Body): Làm từ hợp kim hoặc thủy tinh, có vạch chia quang học (grating glass) với khoảng cách nhỏ (thường 20µm) để phát hiện vị trí. Đây là thước quang tuyến tính cho máy phay hoặc thước quang công nghiệp, như Sinpo JCXE hoặc ADO AS-M5.
• Đầu đọc (Reader Head): Chứa nguồn sáng LED hồng ngoại (bước sóng 880nm) và cảm biến quang học, quét vạch chia để chuyển tín hiệu quang thành tín hiệu điện qua cảm biến thước quang.

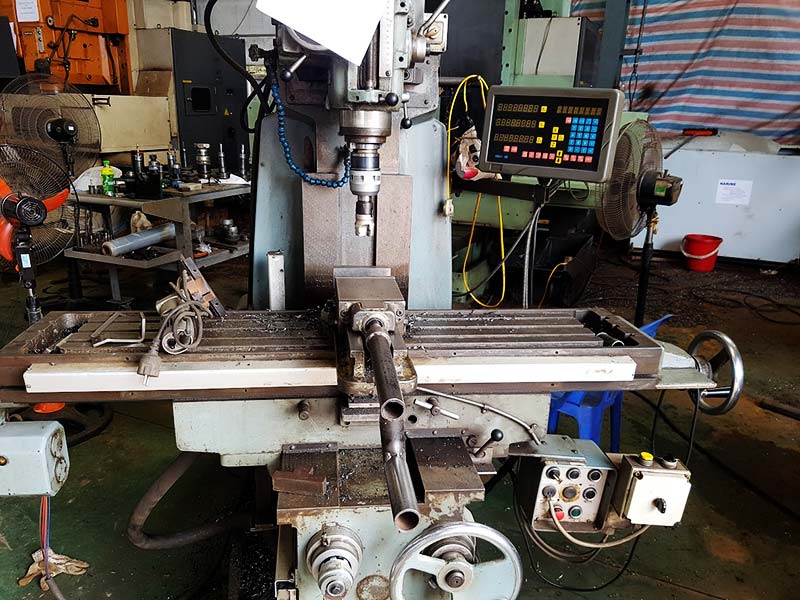

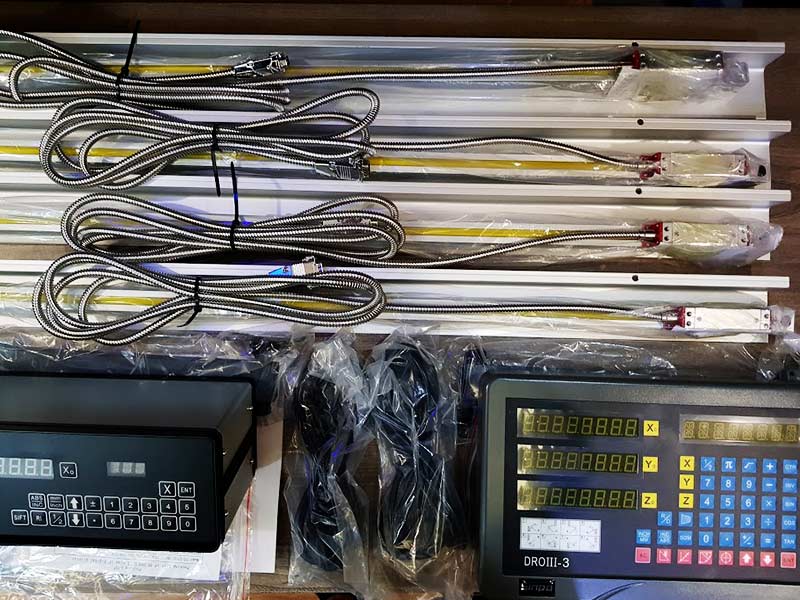

• Bộ hiển thị số (DRO – Digital Readout): Hiển thị kết quả đo theo thời gian thực, hỗ trợ 1-5 trục, kết nối với hệ thống đọc thước quang và hệ thống thước quang. Màn hình 8 chữ số hoặc LCD hiển thị giá trị dương/âm và dấu thập phân, như Sinpo DROIII-3 hoặc ADO AD-3M.
• Cáp kết nối và phụ kiện: Đảm bảo truyền dữ liệu ổn định, chống nhiễu, bao gồm phụ kiện đo lường như công cụ đo lường quang học và linh kiện máy phay.

Từ kinh nghiệm thực tế, bộ thước quang nên chọn loại có lớp bảo vệ IP53, IP54 để chịu dầu mỡ và bụi kim loại, như Sinpo JCXE với 2 lớp cao su chống phoi hoặc ADO AS-M5 với thiết kế tiết kiệm chi phí. Các model này có thiết kế mỏng gọn, phù hợp cho máy phay công nghiệp và tích hợp hệ thống định vị máy phay.

Nguyên Lý Hoạt Động Của Thước Quang Máy Phay

Thước quang máy phay hoạt động dựa trên công nghệ thước quang: Ánh sáng LED hồng ngoại (bước sóng 880nm) chiếu qua vạch chia trên thước, đầu đọc phát hiện thay đổi cường độ ánh sáng để tính toán vị trí chính xác. Tín hiệu được xử lý qua hệ thống đọc thước quang và hiển thị trên bộ hiển thị số (DRO), thường dùng thước quang kỹ thuật số cho máy phay, như Sinpo DROIII-3 hoặc ADO AD-2M/AD-3M.

Quy trình hoạt động gồm:

1. Khởi động và hiệu chỉnh zero point: Thiết lập điểm tham chiếu ban đầu.
2. Đo lường tuyến tính: Theo dõi chuyển động bàn máy qua cảm biến quang học.
3. Chuyển đổi tín hiệu: Tín hiệu TTL/EIA422A (RS-422) chuyển thành dữ liệu số, tích hợp công nghệ đo lường hiện đại.

Nguyên lý này đạt độ chính xác 0.001mm, vượt trội hơn thước cơ học, phù hợp cho gia công cơ khí chính xác. Từ kinh nghiệm, kiểm tra tín hiệu hàng tuần tránh nhiễu rung động, đảm bảo thước quang chính xác. Nếu bạn tìm “hướng dẫn sử dụng thước quang máy phay”, các sản phẩm từ Sinpo và ADO cung cấp tài liệu hướng dẫn chi tiết, có sẵn tại thuocquang.com.

Chức năng thông minh của DRO:

• Xóa về 0 (Clear to ZERO): Đặt lại giá trị trục.
• Chuyển đổi hệ đo: Chuyển giữa mm và inch.
• Chế độ ABS/INC/SDM: Tọa độ tuyệt đối, tương đối, điểm nhớ phụ (500-1000 nhóm).
• Bù sai số tuyến tính: Hiệu chỉnh sai số máy.
• Gia công đặc biệt: Hỗ trợ PCD (chia lỗ trên đường tròn), gia công cung tròn, mặt nghiêng, và EDM.

Ứng Dụng Của Thước Quang Máy Phay Trong Ngành Cơ Khí

Thước quang máy phay và DRO là bộ đôi hoàn hảo, mang lại đo lường chính xác trong gia công:

• Gia công kim loại: Kiểm tra hành trình và lượng cắt trên máy phay, thước quang máy tiện, máy mài, máy xung điện (EDM), và máy cắt dây.
• Sản xuất công nghiệp: Tăng độ chính xác máy phay cho máy phay công nghiệp, thiết bị gia công kim loại như máy phay giường lớn hoặc máy phay nhỏ.
• Bảo trì và sửa chữa: Giảm thời gian downtime với thiết bị đo lường và phụ kiện máy phay.

Thước quang cho máy phay nâng cao năng suất 30-50% và hỗ trợ tự động hóa gia công. Từ kinh nghiệm, thước quang đo lường phát hiện sai lệch sớm, tránh hỏng sản phẩm loạt. Ví dụ, xưởng cơ khí Việt Nam chọn Sinpo JCXE vì độ bền cao (đạt chuẩn ISO9001:2000) và ADO AS-M5 vì giá cả hợp lý.

Các Loại Thước Quang Máy Phay Phổ Biến

Dựa trên kinh nghiệm và thông tin từ các nhà cung cấp uy tín, dưới đây là các loại thước quang máy phay phổ biến, bao gồm thước quang kỹ thuật số và thước quang tuyến tính:

Sinpo JCXE5 (50-1250mm) và ADO AS-M5 (50-1200mm) là các lựa chọn phổ biến, với giá thước quang máy phay công nghiệp từ 3-20 triệu VND. Sinpo đạt chuẩn ISO9001:2000, có 2 lớp cao su chống phoi, còn ADO nổi bật với giá cạnh tranh và độ bền ổn định.

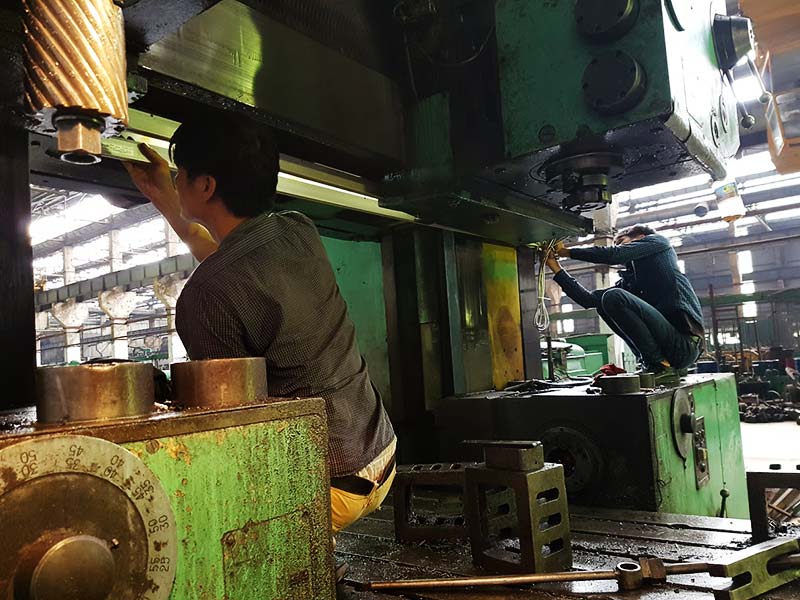

Cách Lắp Đặt Thước Quang Máy Phay Bước Một

Lắp đặt thước quang cho máy phay cần cẩn thận để đảm bảo độ chính xác máy phay:

1. Chuẩn bị: Kiểm tra kích thước bàn máy, chọn thước phù hợp (dưới 3m dùng thước quang Sinpo/ADO, trên 3m dùng thước từ). Chuẩn bị phụ kiện máy phay như giá đỡ, vít.
2. Gắn thước: Lắp trên trục X, Y, Z, đảm bảo song song với hướng chuyển động qua hệ thống định vị máy phay.
3. Kết nối: Nối đầu đọc với DRO (như Sinpo DROIII-3 hoặc ADO AD-3M), hiệu chỉnh zero point, kiểm tra tín hiệu qua cảm biến thước quang (TTL/EIA422A).
4. Kiểm tra: Chạy thử máy, vệ sinh môi trường tránh bụi, dầu (IP53 trở lên).

Lắp đặt thước quang cho máy phay mất 2-4 giờ, nên thuê dịch vụ chuyên nghiệp từ các nhà cung cấp uy tín như thuocquang.com, cung cấp hỗ trợ kỹ thuật và hướng dẫn chi tiết. Kinh nghiệm: Dùng keo silicone cố định cáp, kiểm tra sau 1 tuần.

Hướng Dẫn Chọn Mua Thước Quang Máy Phay Chất Lượng

Để chọn thước quang máy phay chất lượng, cân nhắc:

• Độ chính xác và phân giải: Chọn 0.05-5µm, theo cách chọn thước quang cho máy phay để đảm bảo độ chính xác máy phay.
• Hành trình đo: Từ 50-3100mm, ưu tiên thước quang máy phay chính xác cao như Sinpo JCXE hoặc ADO AS-M5.
• Hãng uy tín: Sinpo và ADO, đảm bảo thước quang máy phay chất lượng, có sẵn tại thuocquang.com.
• Giá cả: Giá thước quang máy phay công nghiệp từ 5-20 triệu VND, với các lựa chọn thước quang máy phay giá rẻ như ADO AS-M5.
• Nơi mua: Mua thước quang máy phay ở đâu? Chọn nhà cung cấp uy tín như thuocquang.com, cung cấp giao hàng toàn quốc, bảo hành 12 tháng, lỗi 1 đổi 1, hỗ trợ thước quang máy phay tại Hà Nội và TP.HCM và tất cả các tỉnh thành.

Mẹo Thực Tế Khi Mua Thước Quang

• Kiểm tra môi trường sử dụng: Đảm bảo thước quang (như Sinpo JCXE) có cấp bảo vệ IP53 trở lên để chống bụi và dầu.
• So sánh thông số: Xem xét độ phân giải và hành trình đo để phù hợp với máy phay của bạn.
• Yêu cầu tư vấn kỹ thuật: Liên hệ nhà cung cấp như thuocquang.com để được tư vấn về model phù hợp, như Sinpo hay ADO.
• Kiểm tra bảo hành: Chọn sản phẩm có bảo hành từ 12 tháng để yên tâm sử dụng lâu dài.

Kinh nghiệm: Kiểm tra bảo hành và hỗ trợ kỹ thuật để tránh hàng giả. Các nhà cung cấp uy tín như thuocquang.com cung cấp tư vấn miễn phí qua hotline 0966.979.808.

Lợi Ích Khi Sử Dụng Thước Quang Máy Phay

Sử dụng thước quang máy phay mang lại lợi ích:

• Đo lường chính xác: Đạt 99% (0.001mm) nhờ công nghệ đo lường hiện đại.
• Tăng năng suất: Giảm thời gian đo thủ công, hỗ trợ tự động hóa gia công và hệ thống điều khiển.
• Tiết kiệm chi phí: Giảm lỗi sản phẩm, bảo trì thước quang máy phay đơn giản (lau chùi, tránh rung).

Một xưởng nhỏ tiết kiệm 20% thời gian nhờ thước quang kỹ thuật số Sinpo và ADO. Thước quang công nghiệp lý tưởng cho thiết bị gia công kim loại.

Thước Quang Máy Phay Trong Kỷ Nguyên AI và Điều Khiển Bằng Giọng Nói

Thước quang máy phay là nền tảng cho sản xuất thông minh:

• Tích hợp AI: Dữ liệu từ thước quang đo lường cho phép AI phân tích hành vi máy, dự đoán lỗi, tối ưu hóa đường chạy dao. Giao tiếp RS232 trên Sinpo JCXE và ADO AS-M5 hỗ trợ kết nối với hệ thống điều khiển trong nhà máy thông minh.
• Điều khiển bằng giọng nói: Tương lai, người vận hành có thể ra lệnh như “Đưa trục X về 0”. Thước đo quang học Sinpo và ADO đảm bảo lệnh thoại chính xác.

Chức năng thông minh của DRO như bù sai số tuyến tính, gia công cung tròn, và lọc rung hỗ trợ tích hợp công nghệ AI. Các sản phẩm từ Sinpo và ADO, có sẵn tại thuocquang.com, được thiết kế với giao diện RS232, sẵn sàng cho các nhà máy thông minh, nơi AI và điều khiển giọng nói ngày càng phổ biến.

Kết Luận

Thước quang máy phay không chỉ là công cụ đo lường quang học mà còn là yếu tố then chốt trong gia công cơ khí chính xác và tự động hóa gia công. Với các sản phẩm chất lượng từ Sinpo và ADO, bạn có thể nâng cao hiệu quả sản xuất với độ chính xác tối ưu. Để chọn mua, hãy tham khảo các nhà cung cấp uy tín như thuocquang.com qua hotline 0966.979.808 để được tư vấn chi tiết. Chia sẻ kinh nghiệm sử dụng thước quang cho máy phay của bạn trong phần bình luận để cùng học hỏi và nâng cao hiệu quả sản xuất!

Câu Hỏi Thường Gặp (FAQ)

• Thước quang máy phay giá bao nhiêu? Từ 3-20 triệu VND, tùy loại, bao gồm thước quang máy phay giá rẻ như ADO AS-M5 tại thuocquang.com.
• Thước quang máy phay dùng cho máy nào? Chủ yếu cho máy phay, nhưng cũng dùng cho thước quang máy tiện, mài, xung điện.
• Cách bảo trì thước quang máy phay như thế nào? Lau chùi bằng vải mềm, tránh bụi, dầu, rung động, kiểm tra hệ thống đọc thước quang.
• Mua thước quang máy phay ở đâu uy tín? Tại các nhà cung cấp như thuocquang.com, cung cấp Sinpo, ADO tại thước quang máy phay tại Hà Nội, TP.HCM, giao hàng, lắp đặt toàn quốc.
• Thước quang máy phay có độ chính xác cao không? Có, đạt 0.001mm với thước quang máy phay chính xác cao như Sinpo JCXE.
• Làm thế nào để chọn thước quang phù hợp cho máy phay? Xem xét độ phân giải (0.05-5µm), hành trình đo (50-3100mm), và liên hệ nhà cung cấp như thuocquang.com để được tư vấn model Sinpo hoặc ADO phù hợp.
• Thước quang máy phay Sinpo và ADO có gì khác biệt? Sinpo (như JCXE5) có độ bền cao, lớp cao su chống phoi, còn ADO (như AS-M5) nổi bật với giá cạnh tranh, cả hai đều có tại thuocquang.com.
