Thước Quang JCXE Sinpo dùng cho máy công cụ hoặc các bất kỳ máy, thiết bị nào cần thước đo. Độ phân giải (Độ chính xác) thường dùng là 1µm hoặc 5µm. Hành trình từ 50mm-1250mm. Nhà sản xuất thước quang Sinpo đã có hơn 40 năm kinh nghiệm trong lĩnh vực nghiên cứu và sản xuất các thiết bị đo lường trong đó có thước quang là một trong những sản phẩm có tiếng và đạt tiêu chuẩn thế giới, được nhiều khách hàng khó tính tin dùng.
Đặc điểm nổi bật của thước quang JCXE Sinpo
Thước quang JCXE Sinpo có giá tốt, khả năng hoạt động ổn định, bền bỉ theo thời gian. Đã được chứng minh qua thực tế sử dụng của rất nhiều các loại máy công cụ khác nhau. Điểm nổi bật nhất là thước được thiết kế có 2 lớp cao su chống phoi, chống bụi, chống nước cực tốt. Có tốn thêm vật liệu, và làm thước dày hơn, tuy nhiên đảm bảo an toàn, ổn định, bền bỉ cho thước. Khả năng chống nước đạt chuẩn IP53. Bộ phận đầu trượt được làm bởi hệ thống 5 vòng bi có độ chính xác cao đảm bảo sự ổn định và sự chính xác của thước. Thân thước được làm bởi vật liệu chất lượng cao cấp, ít tạp chất, bền bỉ theo thời gian.
Thước quang JCXE Sinpo có 2 lớp cao su bảo vệ
Hành trình thước quang JCXE Sinpo theo tiêu chuẩn hoặc đặt theo ý muốn
Hành trình tiêu chuẩn từ 50mm-1250mm với các Model tiêu chuẩn:
- Cho độ chính xác 5µm là: JCXE5-50; JCXE5-100; JCXE5-200; JCXE5-300; JCXE5-400; JCXE5-500; JCXE5-600; JCXE5-700; JCXE5-800; JCXE5-900; JCXE5-1000; JCXE5-1100; JCXE5-1200; JCXE5-1250.
- Cho độ chính xác 1µm là: JCXE1-50; JCXE1-100; JCXE1-200; JCXE1-300; JCXE1-400; JCXE1-500; JCXE1-600; JCXE1-700; JCXE1-800; JCXE1-900; JCXE1-1000; JCXE1-1100; JCXE1-1200; JCXE1-1250.
- Ngoài các hành trình tiêu chuẩn ở trên thì có thể làm theo đúng chỉ số hành trình các khách hàng yêu cầu để phù hợp với kích thước của bàn máy. Nếu không gian lắp đặt rộng rãi thì nên áp theo các tiêu chuẩn sẵn có của nhà sản xuất để thuận tiện cho việc bảo hành và thay thế về sau (Giá chênh lệch không nhiều giữa các hành trình hơn nhau vài trục mm)
Thông tin kỹ thuật về thước quang Sinpo JCXE
Các thông tin chi tiết về tín hiệu kết nối, hành trình, chiều dài, phụ kiện lắp đặt.
Tín hiệu thước quang và cổng kết nối
Tín hiệu thước quang JCXE sử dụng là TTL 5V sử dụng cổng com kết nối với 9 chân.
Hành trình khác chiều dài tổng thể
Đặc biệt lưu ý khi không gian lắp đặt là hạn chế thì cần phải đo đạc chính xác để lấy thước có chiều dài phù hợp vì có thể sẽ bị nhầm lẫn giữa hành trình và tổng chiều dài thước dẫn đến việc không lắp đặt được hoặc lắp sẽ bị xấu.
Chiều dài tổng thể = Hành trình (mm) + 140mm. Cụ thể: Thước hành trình 100mm thì chiều dài tổng thể = 100mm+140mm = 240mm.

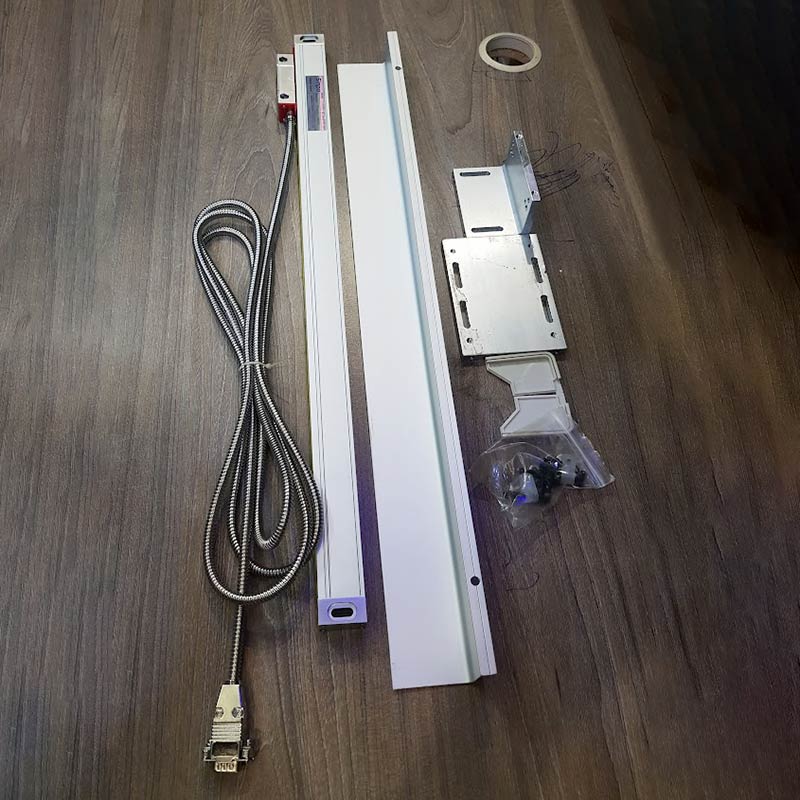

Bộ thước quang đầy đủ
Bao gồm thước và đầy đủ phụ kiện, để từ đó có thể tiến hành lắp đặt một cách dễ dàng: Thước quang, đồ gá, bao che, ốc vít.
Thước quang JCXE Sinpo đạt tiêu chuẩn quốc tế về thiết bị đo
So với các sản phẩm của Nhật, Hàn giá tốt hơn rất nhiều nhưng tuổi thọ và sự ổn định của sản phẩm không hề thua kém. Được các khách hàng trên thế giới tin dùng do sản phẩm thước quang JCXE Sinpo đảm bảo các tiêu chuẩn khắt khe nhất của thế giới gồm: CE Certificate; EMC Certificate; ISO9001:2000 QMS Certificate.
Thước Quang Sinpo Tại Mỹ (Với thương hiệu quốc tế là M-Tech)
Thực tế việc lắp đặt và sử dụng thước quang JCXE Sinpo
Các hình ảnh, video thực tế của thước quang JCXE Sinpo trong quá trình lắp đặt và bàn giao cho khách hàng sử dụng.
Bộ thước quang Sinpo JCXE1 cho máy tiện
Bộ thước quang có độ chính xác 1µm gồm: 01 Màn hình hiển thị 2 trục DROII và 01 thước quang JCXE1 800mm.
Bộ thước quang Sinpo JCXE5 cho máy mài
Bộ thước quang có độ chính xác 5µm gồm: 01 Màn hình hiển thị 3 trục, DROIII-3 (Metal case), 01 Thước quang 700mm và 01 Thước quang 500mm.
