Hướng Dẫn Chi Tiết Lắp Thước Quang Máy Tiện – Nâng Cao Độ Chính Xác Cho Các Model Máy Tiện

Bạn đang tìm cách lắp thước quang máy tiện để nâng cấp độ chính xác và hiệu suất làm việc cho máy tiện của mình? Việc trang bị một bộ thước quang kỹ thuật số (DRO Kit) là giải pháp hoàn hảo, giúp bạn đọc các thông số một cách nhanh chóng và chính xác tuyệt đối. Thước quang, hay còn gọi là linear scale, là thiết bị đo lường tuyến tính sử dụng công nghệ quang học để cung cấp dữ liệu vị trí chính xác đến mức micromet, thường được áp dụng trong các máy công cụ như máy tiện, máy phay. Trong bài viết này, Ensado Vietnam sẽ chia sẻ hướng dẫn bạn quy trình chi tiết từng bước cách lắp thước quang máy tiện 2 trục một cách tổng quát, có thể áp dụng tương tự cho nhiều model máy tiện khác nhau, chẳng hạn như trong bài là máy tiện Harrison VS330TR. Thước quang Sinpo và bộ hiển thị số DROII-2L được sử dụng để lắp lên máy tiện này.

Bài viết này giúp bạn thực hiện dễ dàng trả lời câu hỏi “cách lắp thước quang máy tiện” như thế nào hoặc “hướng dẫn lắp DRO cho máy tiện”. Lưu ý rằng các bước có thể cần điều chỉnh nhẹ tùy theo thiết kế cụ thể của máy tiện bạn đang sử dụng. Nhưng cơ bản về quy trình tổng thể thì như nhau.

Bài viết được biên tập và sử dụng nguồn từ video hướng dẫn chi tiết dưới đây.

Phần 1: Chuẩn Bị Bộ Thước Quang và Lắp Đặt Màn Hình Hiển Thị DRO

Việc đầu tiên khi bắt tay vào lắp thước quang máy tiện là hiểu rõ các thành phần của bộ kit và bắt đầu với việc gắn màn hình hiển thị DRO. Trước khi bắt đầu, hãy chuẩn bị các công cụ cần thiết như máy khoan, mũi taro, đồng hồ so, keo bịt kín, và các vật liệu bảo hộ an toàn (kính bảo hộ, găng tay) để tránh tai nạn trong quá trình lắp đặt.

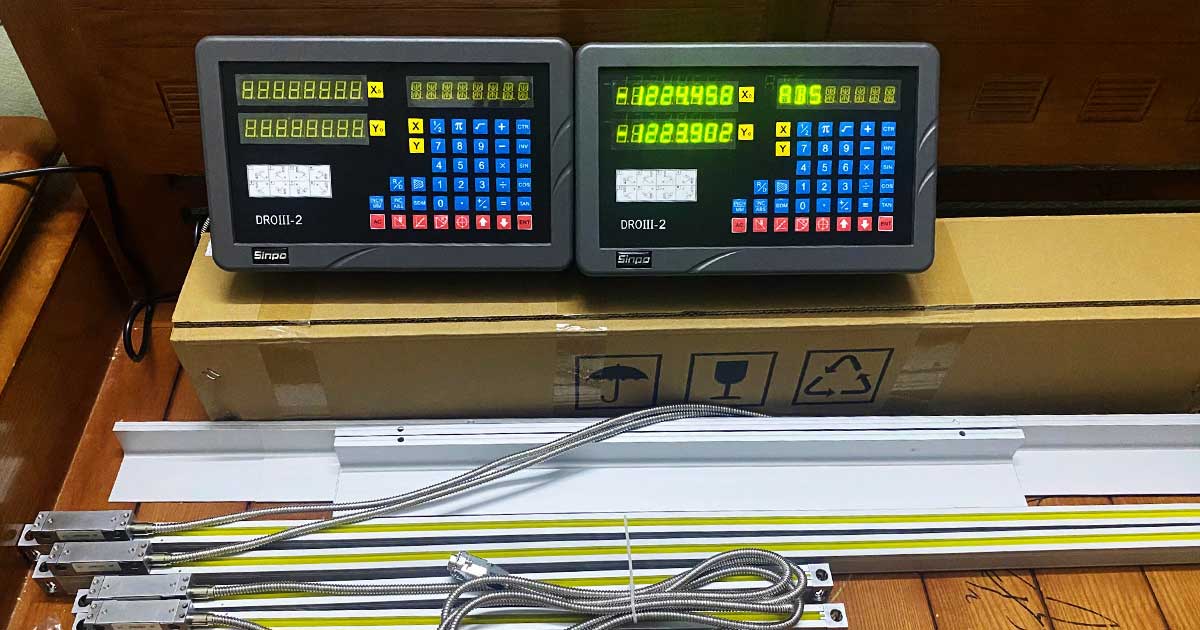

Bộ Kit Thước Quang Của Bạn Gồm Những Gì? Một bộ kit DRO chất lượng, thường được tìm thấy trên thị trường hoặc qua các nhà phân phối uy tín, sẽ bao gồm đầy đủ các thành phần thiết yếu:

• Màn hình hiển thị DRO: Một đơn vị hiển thị 2 trục cơ bản, giúp bạn đọc các thông số dễ dàng.
• Thước quang tuyến tính (Linear Scales): Hai thước quang chính xác cao dành cho các trục chuyển động.
• Phụ kiện đi kèm: Đa dạng các loại giá đỡ (bracketry), đai ốc, bu lông, nắp che bảo vệ và hướng dẫn sử dụng chi tiết.
• Lợi ích bổ sung: Bộ kit thường hỗ trợ chống nước, chống bụi, giúp kéo dài tuổi thọ thiết bị trong môi trường xưởng cơ khí.

Máy Tiện Thông Thường – Nền Tảng Để Lắp Đặt Thước Quang Hướng dẫn này áp dụng cho các máy tiện thông thường, chẳng hạn như model Harrison VS330TR hoặc tương tự, với hoạt động trơn tru và có thể chạy bằng bộ chuyển đổi quay (rotary converter) trong xưởng tại nhà. Việc lắp thước quang máy tiện sẽ biến máy tiện của bạn trở nên hiện đại và chính xác hơn. Các model phổ biến ở Việt Nam thường có độ bền cao và dễ nâng cấp, phù hợp cho cả xưởng nhỏ lẫn sản xuất chuyên nghiệp.

Bước Khởi Đầu – Lắp Đặt Màn Hình Hiển Thị DRO Bắt đầu với việc gắn màn hình hiển thị DRO. Bộ kit thường đi kèm một giá đỡ tiện lợi, giúp việc lắp đặt dễ dàng hơn. Vị trí lý tưởng là một mặt phẳng ổn định trên máy, chẳng hạn như phía sau hộp số hoặc khu vực tương tự.

• Thử thách khoan lỗ mù: Cần phải khoan các lỗ mù (blind holes) thật cẩn thận vào phần thân máy, tránh khoan xuyên qua nếu bên trong chứa dầu hoặc chất lỏng.
• Giải pháp thông minh cho lỗ taro: Sau khi đánh dấu vị trí, khoan ren trên giá đỡ. Để tránh gãy mũi taro khi chạm đáy lỗ mù, bộ ly hợp của máy khoan kết hợp (combi drill) được điều chỉnh ở chế độ thấp. Cuối cùng, tấm gắn được siết chặt bằng các ốc vít đầu mũ (cap head screws), và cánh tay đỡ được lắp ráp lại với các chi tiết như vòng đệm, đai ốc khóa.
• Lưu ý an toàn: Đảm bảo tắt nguồn máy tiện trước khi khoan để tránh tai nạn điện giật hoặc hỏng hóc thiết bị.

Quá trình lắp đặt màn hình hiển thị ban đầu này đòi hỏi sự tỉ mỉ để đảm bảo DRO được cố định chắc chắn và an toàn, sẵn sàng cho các bước tiếp theo khi lắp thước quang máy tiện. Nếu bạn gặp khó khăn, có thể tham khảo video hướng dẫn trên YouTube với từ khóa “lắp DRO máy tiện”.

Phần 2: Lắp Đặt Thước Quang Trục Z – Bí Quyết Đảm Bảo Độ Song Song Hoàn Hảo

Lắp thước quang máy tiện cho trục Z là một trong những bước quan trọng nhất, quyết định độ chính xác tổng thể. Nó đòi hỏi sự tỉ mỉ và một chút khéo léo để đảm bảo thước quang hoàn toàn song song với chuyển động của trục. Trục Z thường chịu trách nhiệm cho chuyển động dọc, nên độ chính xác ở đây ảnh hưởng trực tiếp đến chất lượng sản phẩm gia công.

Thiết Kế Tổng Quát – Lắp Đặt Phía Sau Hoặc Phía Trước Máy Tùy theo thiết kế máy tiện, thước quang trục Z có thể được gắn ở phía sau hoặc phía trước máy nếu có không gian. Để tiếp cận khu vực làm việc dễ dàng hơn, có thể cần tháo các bộ phận như khay phoi tiện (swarf tray).

Biến Tấu Giá Đỡ – “Đo Hai Lần, Cắt Một Lần… và Hàn Lại” Bộ kit đi kèm nhiều giá đỡ khác nhau, nhưng không phải lúc nào chúng cũng phù hợp hoàn hảo với mọi thiết kế máy. Trong một số trường hợp, bạn có thể cần điều chỉnh các giá đỡ, thậm chí cắt và hàn lại để đạt được độ phù hợp tối ưu – một bài học kinh nghiệm về việc đọc kỹ hướng dẫn trước khi bắt tay vào làm! Đây là cách tạo giá đỡ hoàn chỉnh cho đầu đọc trục Z. Nếu bạn không có thiết bị hàn, có thể sử dụng dịch vụ gia công ngoài để đảm bảo an toàn.

Tận Dụng Lỗ Có Sẵn & Tạo Lỗ Mới Kiểm tra xem các khe cắm trên giá đỡ có khớp với lỗ có sẵn trên bàn trượt (saddle) của máy tiện không. Sau đó, tiến hành đánh dấu, khoan và taro các lỗ để gắn thước quang một cách chắc chắn.

Đảm Bảo Độ Song Song Tuyệt Đối – Yếu Tố Then Chốt Khi Lắp Thước Quang Máy Tiện

• Lắp đặt thước quang: Thước quang được luồn qua giá đỡ đầu đọc và cố định tạm thời ở vị trí phù hợp. Lỗ gắn hơi có rãnh giúp điều chỉnh để thước quang song song với giường máy.
• Xử lý khoảng trống quan trọng: Nếu phần giường máy có khoảng trống hoặc lõm, cần lấp đầy bằng các vòng đệm sửa chữa (repair washers) trước khi siết chặt thước quang, nếu không thước quang sẽ bị cong và ảnh hưởng đến độ chính xác.
• Kiểm tra độ song song: Sử dụng đồng hồ so (dial indicator) gắn trên bàn trượt và di chuyển dọc theo chiều dài máy để đảm bảo thước quang hoàn toàn song song với giường máy. Sai số nên dưới 0.01mm để đạt hiệu suất tối ưu.

Gắn Đầu Đọc & Thiết Lập Khe Hở Chính Xác Khi thước quang đã song song với trục Z, đầu đọc có thể được gắn vào giá đỡ. Các lỗ có rãnh trên giá đỡ đầu đọc cho phép điều chỉnh để loại bỏ mọi độ rơ trong hệ thống. Một khi các vít đã chặt, miếng nhựa đỏ nhỏ có thể được tháo ra – điều này đảm bảo khe hở chính xác giữa thước quang và đầu đọc, tối ưu hóa hiệu suất.

Bảo Vệ Thước Quang Với Lớp Chống Thấm Cuối cùng, trước khi lắp vỏ bảo vệ, chạy một đường keo bịt kín nhỏ dọc theo cạnh trên của thước quang để bảo vệ khỏi bụi bẩn và phoi tiện. Sau đó, vỏ được gắn vào giường máy, đảm bảo có đủ khoảng trống cho giá đỡ đầu đọc di chuyển. Sử dụng keo silicone chất lượng cao để tăng khả năng chống nước.

Phần 3: Giải Pháp Sáng Tạo Cho Thước Quang Trục X – Chế Tạo Giá Đỡ Đặc Biệt

Lắp thước quang máy tiện cho trục X có thể mang đến các thách thức tùy theo thiết kế máy. Ví dụ, nếu có rãnh chữ V hoặc mặt không phẳng ở mặt sau của bàn trượt ngang (cross slide), cần giải pháp sáng tạo. Trục X chịu trách nhiệm cho chuyển động ngang, nên cần đảm bảo độ chính xác để tránh lỗi gia công.

Thách Thức Thiết Kế Đặc Thù Nếu có rãnh hoặc bề mặt không phẳng, đòi hỏi một giải pháp kỹ thuật tinh vi. Bạn có thể cần chế tạo một giá đỡ góc nhỏ, bắt vít vào phía trên của bàn trượt ngang, sau đó thả xuống phía sau thước quang để kết nối.

Chế Tạo Giá Đỡ Góc Độc Đáo

• Vật liệu: Một thanh nhôm góc 20mm x 20mm là lựa chọn hoàn hảo cho độ bền và khả năng gia công.
• Tháo bàn trượt compound: Tháo bàn trượt compound (compound slide) để việc đánh dấu và gia công dễ dàng hơn.
• Cắt rãnh thoát hiểm: Giá đỡ mới cần một rãnh thoát hiểm để tạo khoảng trống cho các bộ phận khác. Để làm điều này, sử dụng compa hoặc dụng cụ đánh dấu để vẽ đường cong cho vết cắt chính xác.
• Gia công chính xác: Một máy cưa lọng tốt với lưỡi cưa gỗ răng mịn giúp cắt nhôm góc dễ dàng. Sau đó, dùng dũa bán nguyệt chất lượng cao để loại bỏ các vết cưa, đảm bảo bề mặt mịn và chính xác.
• Lợi ích chế tạo tùy chỉnh: Giải pháp này giúp tiết kiệm chi phí so với mua giá đỡ chuyên dụng, đồng thời phù hợp với nhiều model máy tiện.

Điều Chỉnh Tấm Gắn & Vít Chìm

• Tấm gắn trục X: Phần mặt dọc của giá đỡ góc này sẽ là nơi gắn tấm gắn đi kèm với thước quang trục X.
• Thay đổi hướng lắp: Tùy theo nhu cầu, có thể xoay ngược tấm gắn để các lỗ gắn thước quang nằm ở vị trí phù hợp.
• Vít chìm và đai ốc Nylock: Khoan và khoét lỗ cho các vít chìm trên giá đỡ góc, sau đó dùng vít chìm M5 bằng thép không gỉ và đai ốc nylock để cố định hai phần lại với nhau. Đai ốc được đặt chìm để không cản trở mặt sau của thước quang.
• Di chuyển lỗ bảo vệ: Nếu tấm gắn bị đảo ngược, các lỗ cho vỏ bảo vệ có thể cần khoan lại để đảm bảo chức năng bảo vệ.

Thử Nghiệm Nhanh – Kiểm Tra Độ Khít Trước khi đi xa hơn, một thử nghiệm nhanh để kiểm tra độ khít với các bộ phận liên quan là cần thiết để đảm bảo sự phù hợp. Sau đó, chuyển các vị trí lỗ vít gắn sang bàn trượt ngang và taro lỗ M4 bằng tay để giảm rủi ro làm hỏng vật liệu. Kiểm tra lại độ khít để tránh rung lắc trong quá trình vận hành.

Phần 4: Lắp Đặt Đầu Đọc Trục X & Hoàn Thiện Hệ Thống DRO – Kỹ Thuật Trong Không Gian Hẹp

Sau khi đã hoàn thành việc chế tạo giá đỡ và gắn thước quang trục X, bước tiếp theo là lắp thước quang máy tiện hoàn chỉnh, cụ thể là lắp đặt đầu đọc (read head) và hoàn thiện hệ thống thước quang kỹ thuật số (DRO). Đây là lúc cần đến sự khéo léo và một số công cụ đặc biệt để làm việc trong những không gian chật hẹp!

Đầu Đọc Trục X – Khác Biệt Với Trục Z Một điểm đáng chú ý khi lắp thước quang máy tiện là sự khác biệt giữa hai trục:

• Trục Z: Đầu đọc thường gắn trên bàn trượt và di chuyển cùng với nó, thước quang cố định.
• Trục X: Thước quang di chuyển cùng với bàn trượt ngang (cross slide), còn đầu đọc lại đứng yên! Để thực hiện điều này, bộ kit đi kèm một giá đỡ góc nhỏ. Một bên vít vào đầu đọc, bên kia vít vào bàn trượt chính (carriage).

Thách Thức Trong Không Gian Hẹp & Giải Pháp Công Cụ Khu vực giữa các rãnh trượt của máy tiện có thể rất chật chội, gây khó khăn khi sử dụng máy khoan thông thường.

• Giải pháp khoan: Sử dụng một máy khoan góc khí nén nhỏ (pneumatic right angle drill) – một công cụ cực kỳ hữu ích trong các tình huống khó khăn, giúp tiếp cận những góc khuất!
• Giải pháp taro: Tương tự, nếu không đủ khoảng trống cho tay quay taro thông thường, dùng một cờ lê điều chỉnh nhỏ kẹp vào đầu taro. Tuy chậm nhưng lại rất hiệu quả và an toàn.
• Mẹo bổ sung: Nếu không có công cụ chuyên dụng, có thể thuê dịch vụ lắp đặt chuyên nghiệp để tránh hỏng hóc.

Căn Chỉnh Độ Chính Xác Cao Nhất Khi tất cả các điểm gắn đã xong, tiến hành định vị và siết chặt các bộ phận vào đúng vị trí.

• Thiết lập khe hở đầu đọc: Giống như trục Z, sử dụng miếng đệm nhựa để thiết lập khe hở chính xác cho đầu đọc, đảm bảo hoạt động trơn tru và chính xác.
• Bảo vệ thước quang: Để giữ bụi bẩn tránh xa thước quang, một lớp keo bịt kín nhỏ được chạy dọc theo cạnh trên trước khi lắp vỏ bảo vệ.
• Vít đầu nút (button head screws): Vỏ bảo vệ được vít vào các lỗ phù hợp. Sử dụng vít đầu nút thay vì vít đầu mũ (cap heads) giúp có thêm khoảng trống, tránh va chạm.

Hoàn Thiện Hệ Thống Dây Điện & Kiểm Tra Cuối Cùng Với trục X đã hoàn thành, sử dụng các dây buộc cáp và kẹp P (p-clips) để cố định gọn gàng hệ thống dây điện. Điều này quan trọng để tránh dây cáp bị kéo lê hoặc vướng vào phoi tiện bên dưới máy, đảm bảo an toàn và tuổi thọ cho hệ thống. Một bài kiểm tra nhanh cho trục X và mọi thứ hoạt động hoàn hảo! Sau lắp đặt, hãy calibrate hệ thống DRO theo hướng dẫn nhà sản xuất để đạt độ chính xác tối đa.

Kết Luận

Việc lắp thước quang máy tiện không chỉ nâng cao độ chính xác mà còn tăng tốc độ và giảm sai sót trong quá trình gia công. Với hướng dẫn tổng quát trên, bạn hoàn toàn có thể tự tin thực hiện dự án nâng cấp này cho nhiều model máy tiện khác nhau! Lợi ích lâu dài bao gồm tăng năng suất lao động, giảm lãng phí vật liệu, và dễ dàng tích hợp với các hệ thống CNC hiện đại.

Ensado Vietnam Co., Ltd. tự hào là nhà phân phối các loại thước quang chất lượng cao, độ bền vượt trội và giá cả cạnh tranh trên thị trường. Chúng tôi không chỉ cung cấp sản phẩm mà còn chia sẻ những giải pháp kỹ thuật thông minh nhất.

Hãy liên hệ ngay với chúng tôi để được tư vấn, hỗ trợ và sở hữu bộ kit thước quang phù hợp nhất với máy tiện của bạn, giúp bạn đạt được độ chính xác tối đa trong mọi công việc! Gọi hotline: 0966.979.808 hoặc truy cập website thuocquang.com để đặt hàng ngay hôm nay.

Câu Hỏi Thường Gặp (FAQ) Về Lắp Thước Quang Máy Tiện

• Thước quang máy tiện là gì? Đây là thiết bị đo lường kỹ thuật số giúp hiển thị vị trí chính xác của các trục máy.
• Lắp thước quang máy tiện mất bao lâu? Thường từ 4-8 giờ tùy kinh nghiệm, nhưng với hướng dẫn này, bạn có thể hoàn thành nhanh hơn.
• Chi phí lắp thước quang máy tiện khoảng bao nhiêu? Tùy hành trình và số thước cần lắp, liên hệ Ensado để báo giá chính xác.
• Có cần kỹ thuật viên chuyên nghiệp để lắp không? Không bắt buộc, nhưng nếu bạn mới bắt đầu, nên tham khảo ý kiến chuyên gia.
• Thước quang có tương thích với mọi máy tiện không? Hầu hết có, nhưng cần kiểm tra model cụ thể để điều chỉnh phù hợp.
